信息展示 - 专业纸边清废处理系统设备制造

纸箱行业整厂纸边清废处理系统

      我公司专业为纸箱包装行业,现场测量和规划设计整厂废纸处理系统方案,及设备制造与安装。瓦楞纸板线、单瓦线纵切机修边的两条纸边,通过吸风口软管吸进碎纸风机,切断后由风管输送到旋风纸气分离器后落入打包机内。印刷开槽机、平压平模切机产生的废料落入地沟内的皮带式输送机上,再输送至碎纸风机进料斗,再经过碎纸风机切断后由风管输送到旋风纸气分离器后落入打包机。半自动平压平模切机手工清废的废料,堆积到一定的废纸量后,再由人工短时间内喂料至碎纸风机吸料口吸入风机,切断后由风管输送到旋风纸气分离器后落入打包机。报废的纸板或纸箱由纸板破碎机破碎后,经碎纸风机切断后由风管输送到旋风纸气分离器后落入打包机。整厂废纸经旋风纸气分离器分离后落入打包机内打包,含粉尘气流经分离器内喷水装置雾化后,由于惯性与废料碰撞所吸附相融,沿器壁流入打包机内净化后的气流内旋后排出筒外,整套系统均为自动化操作系统,是纸箱包装行业高质高效的理想废纸收集处理系统设备。

YXFC.B型纸箱机械瓦线用碎纸风机   A式(电机传动)
型号规格
进风口直径mm
出风口直径mm
功率kw
风压pa
风量m³/h
转速r/min
YXFC.B-7.5A
2-Ø150
Ø200
7.5
2708-3550
2178-4145
2900
YXFC.B-11A
2-Ø150
Ø250
11
2820-3700
2620-4985
2900
YXFC.B-15A
2-Ø150
Ø250
15
3178-4166
3130-5956
2900
YXFC.B-18.5A
2-Ø150
Ø250
18.5
3365-4410
3415-6485
2900
YXFC.B-22A
2-Ø150
Ø300
22
3685-4830
3915-7440
2900
YXFC.B-30A
2-Ø150
Ø300
30
4095-5365
4578-8705
2900







选型主要依据:瓦楞纸板线车速、纸板定量、输送距离等技术参数确定风机型号。
YXFC.B型纸箱机械印刷开槽机、平压平模切机用碎纸风机   C式(皮带传动)
型号规格
进风口直径mm
出风口直径mm
功率kw
风压pa
风量m³/h
转速r/min
YXFC.B-22C
Ø300
Ø300
22
2894-3792
5190-9860
2100
YXFC.B-30C
Ø300
Ø300
30
3470-4548
5685-10800
2300
YXFC.B-37C
Ø350
Ø350
37
3939-5160
6054-11503
2500
YXFC.B-45C
Ø350
Ø350
45
4089-5357
6856-13035
1900





选型主要依据:印刷开槽机、模切机台数、废纸量、输送距离等技术参数确定风机型号。

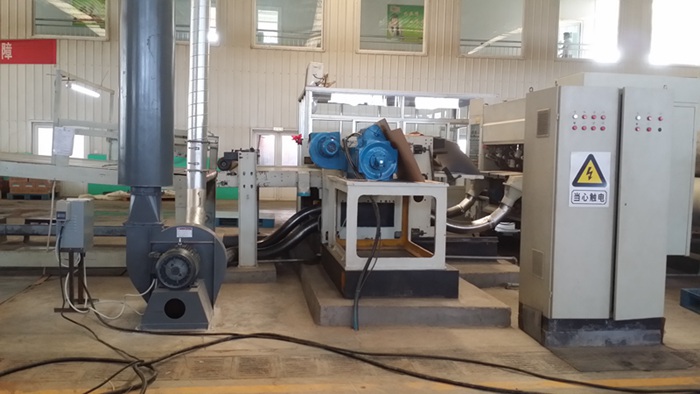

瓦楞纸板生产线纵切机修边废纸处理安装图

瓦楞纸板生产线纵切机修边废纸处理安装图

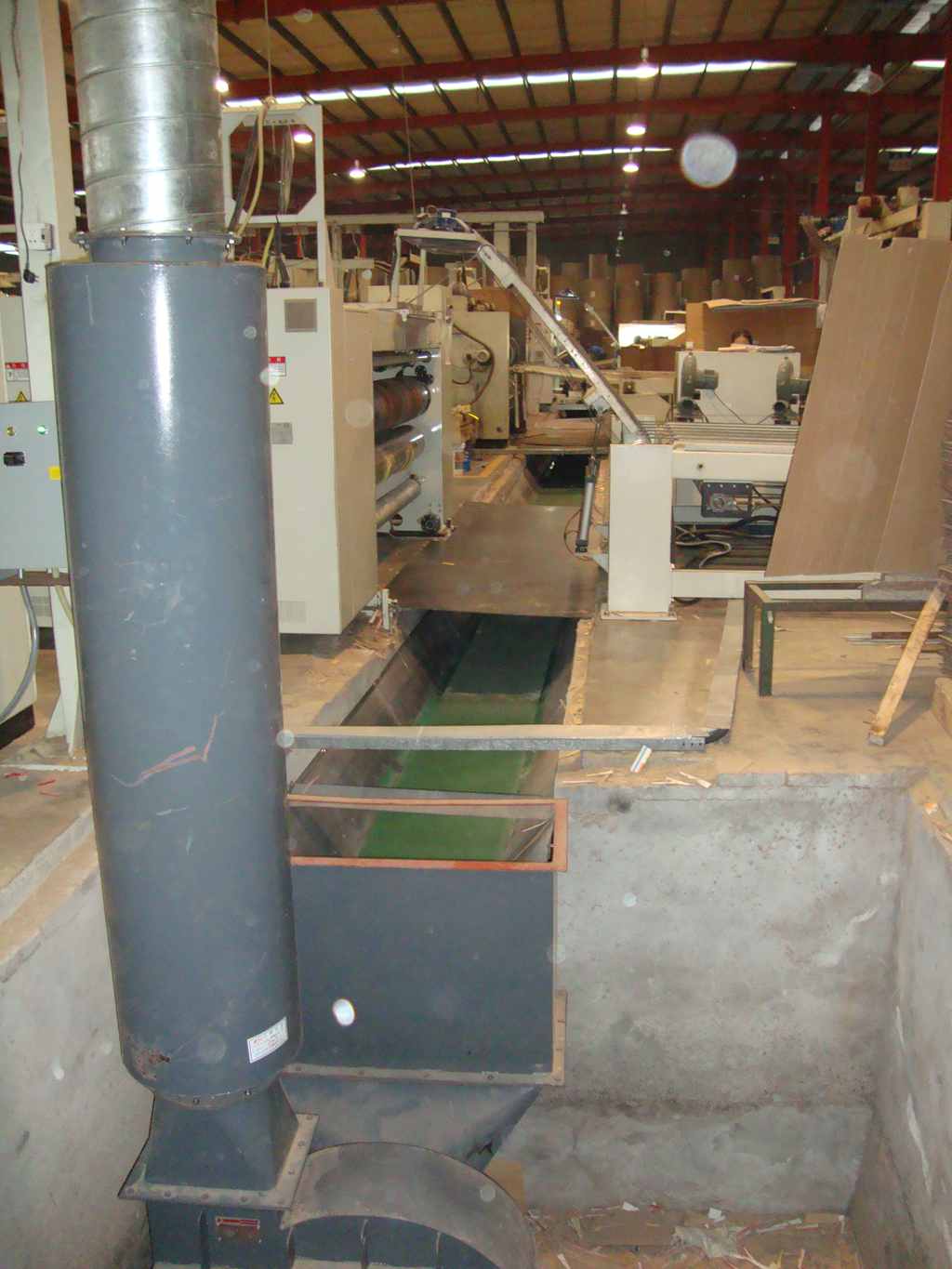

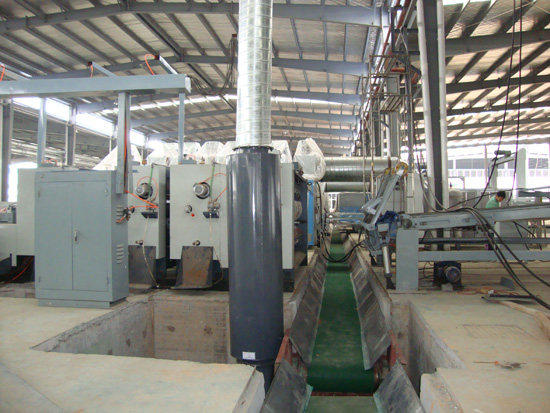

印刷开槽机、模切机两侧进料皮带输送机地沟废纸处理安装图

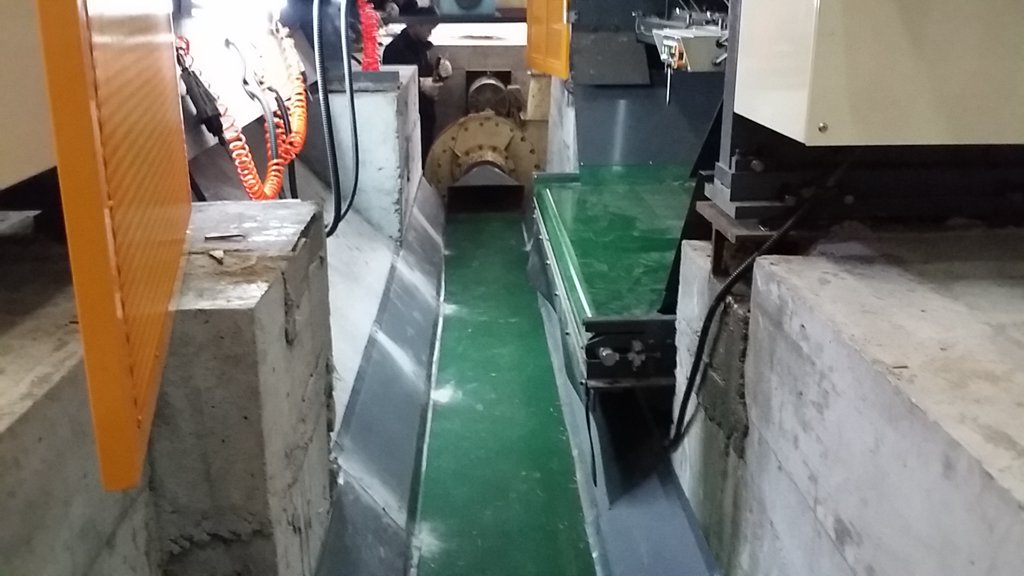

印刷开槽机、模切机正面进料皮带输送机地沟废纸处理安装图

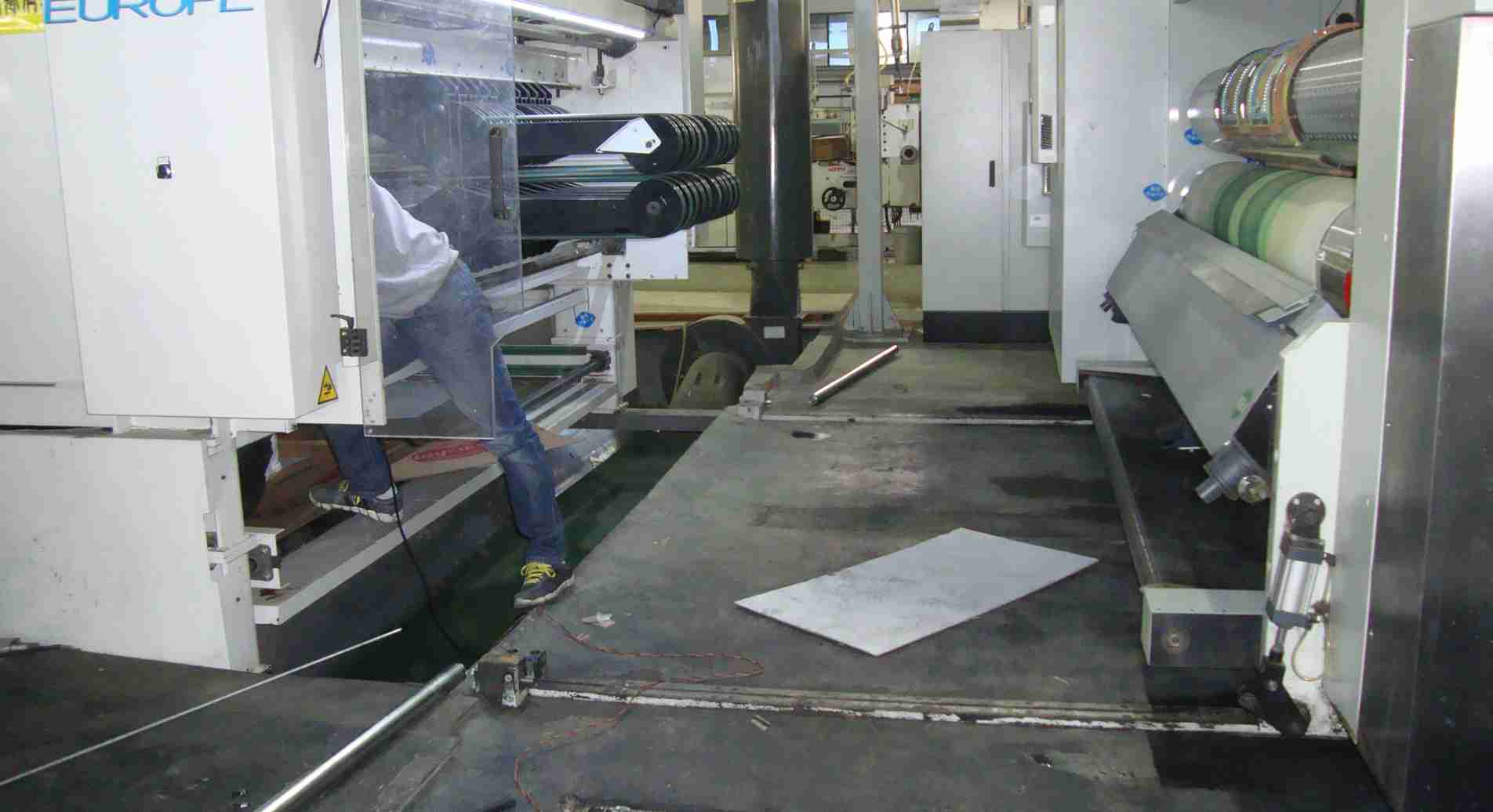

印刷联动线废纸皮带输送机安装图

印刷联动线废纸皮带输送机安装图

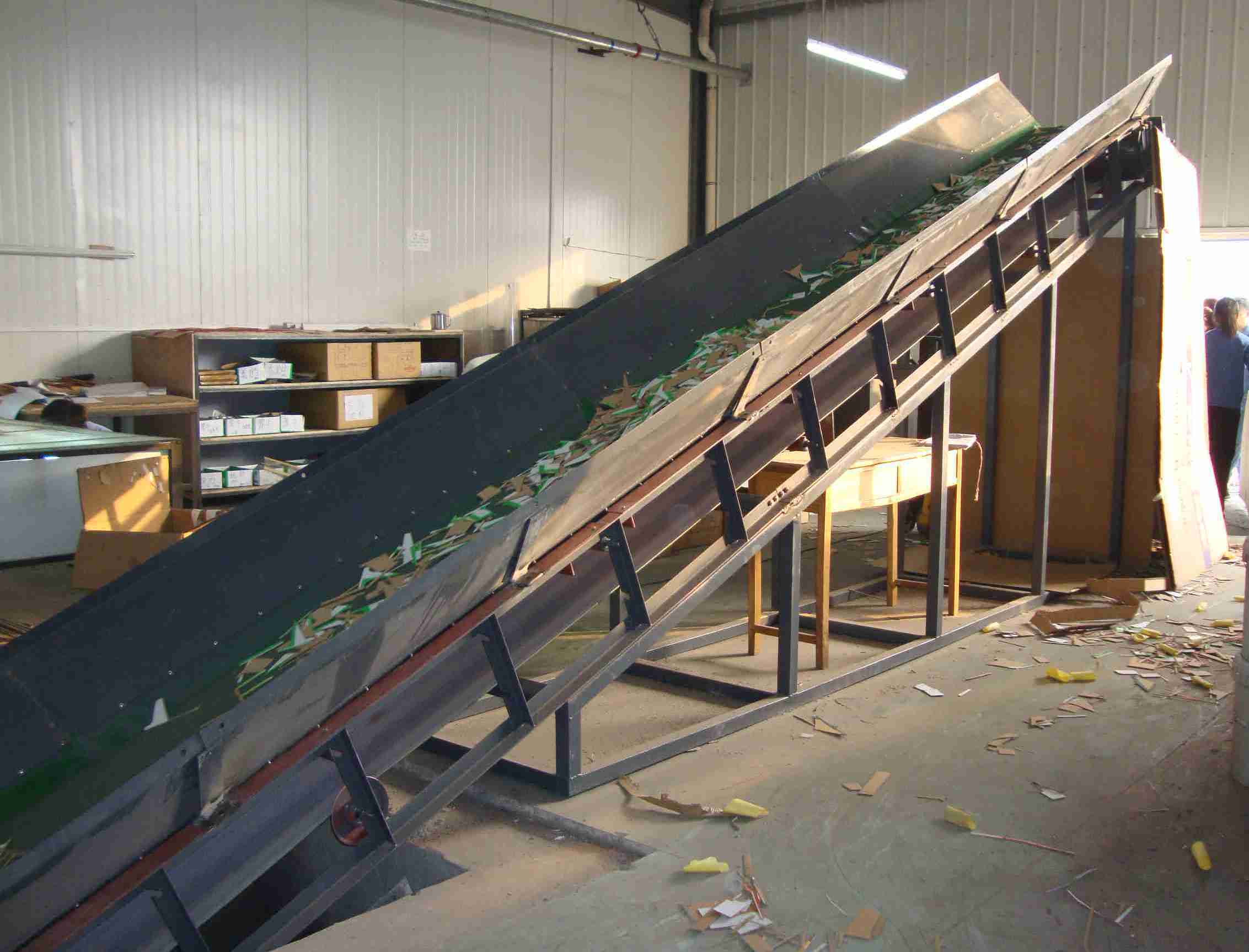

印刷开槽机、模切机废纸皮带输送机爬坡落料处理安装图

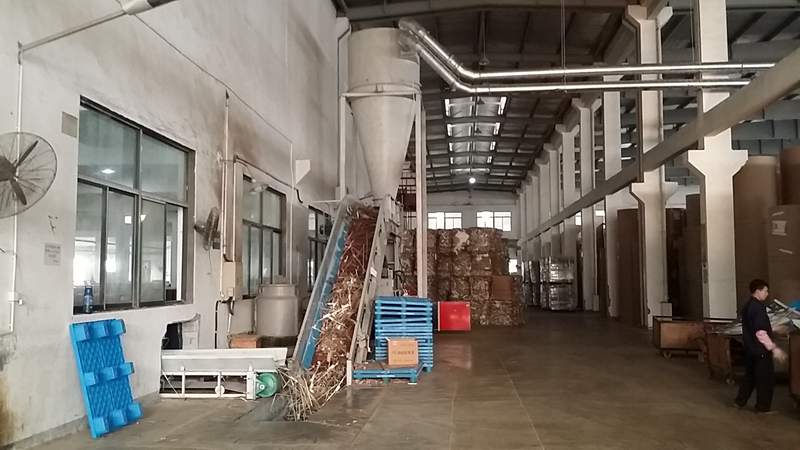

印刷开槽机、模切机废纸皮带输送机打包处理安装图

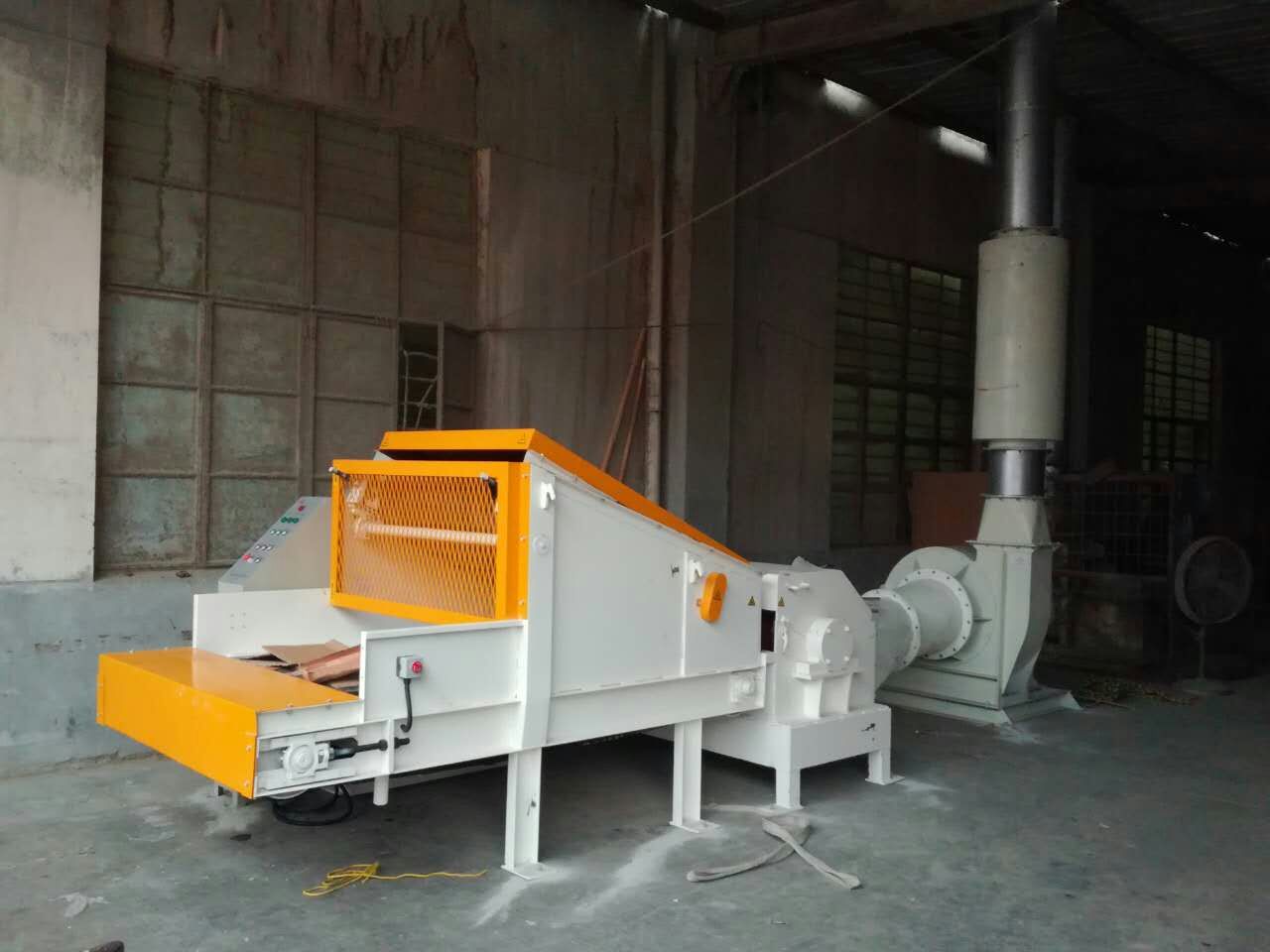

纸板破碎机纸板破碎处理安装图

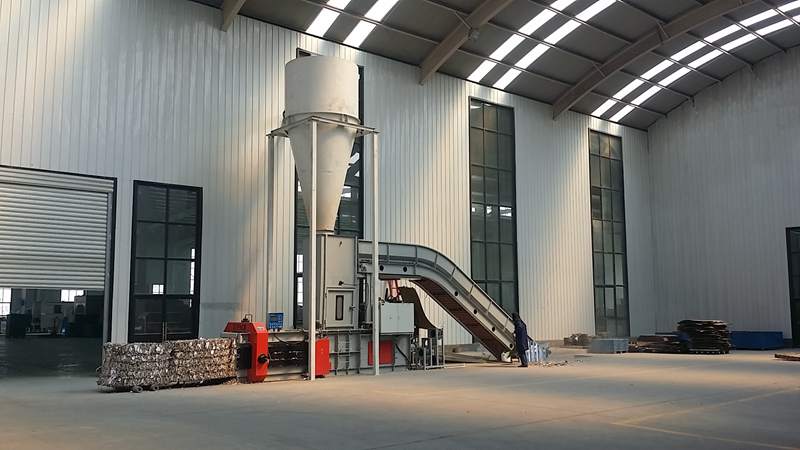

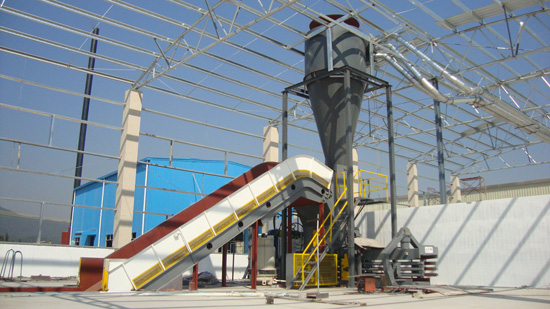

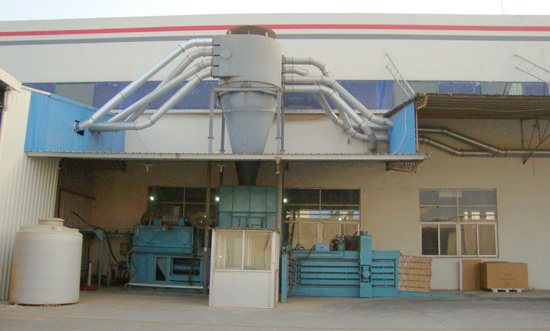

全自动打包机废纸收集打包处理安装图

链板全自动打包机废纸收集打包处理安装图

链板全自动打包机废纸收集打包处理安装图
