信息展示 - 专业纸边清废处理系统设备制造

印刷行业整厂纸边清废处理系统

    我公司专业为印刷行业,现场测量和规划设计整厂废纸处理系统方案,及设备制造与安装。胶装连动线的铣背拉槽、双联分切、三面刀、骑订龙、圆盘胶订机、勒口机、胶装机、轮转机、切纸机、碎纸机、分切机、分条机、柔印机、凹印机、模切机等设备的纸边、纸屑、纸粉通过吸风口吸进碎纸风机后经过管道输送到纸气分离器,纸、气分离后碎纸向下落入打包机,含尘气流进入布袋除尘器,粉尘经过脉冲振动后落入集尘箱或纸粉压块机,净气排入室内或室外。成套系统除尘效率可达99﹪本系统为自动化操作系统,无需专职操作工,是印刷行业理想的清废设备。

YXFC.Y型印刷用排废风机  A式(电机传动)
型号规格
进风口直径(mm)
出风口直径(mm)
功率(kw)
风压(Pa)
风量(m³/h)
转速(r/min)
YXFC.Y-3A
Ø160
Ø160
3
2496-2909
1554-2678
2900
YXFC.Y-4A
Ø180
Ø180
4
2753-3207
1798-3100
2900
YXFC.Y-5.5A
Ø200
Ø200
5.5
3160-3680
2212-3815
2900
YXFC.Y-7.5A
Ø200
Ø200
7.5
3450-4016
2520-4345
2900
YXFC.Y-11A
Ø220
Ø220
11
4060-4729
3220-5553
2900
YXFC.Y-15A
Ø250
Ø250
15
4552-5302
3823-6590
2900
YXFC.Y-18.5A
Ø280
Ø280
18.5
5072-5907
4496-7752
2900
YXFC.Y-22A
Ø300
Ø300
22
5620-6545
5246-9042
2900
YXFC.Y-30A
Ø350
Ø350
30
6002-6988
5786-9976
2900
YXFC.Y-37A
Ø400
Ø400
37
6394-7446
6365-10975
2900











选型主要依据:废纸点的数量、废纸量、输送距离、系统处理方式等技术参数确定。

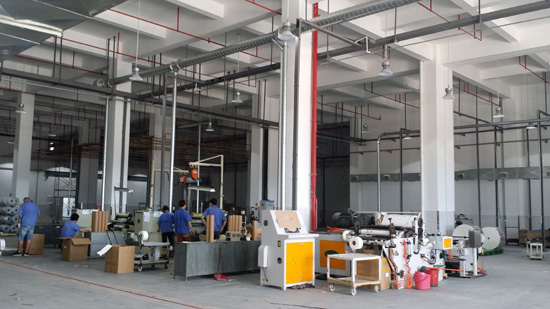

分条机分切纸边处理安装图

分切机分切纸边处理安装图

分切机分切纸边处理安装图

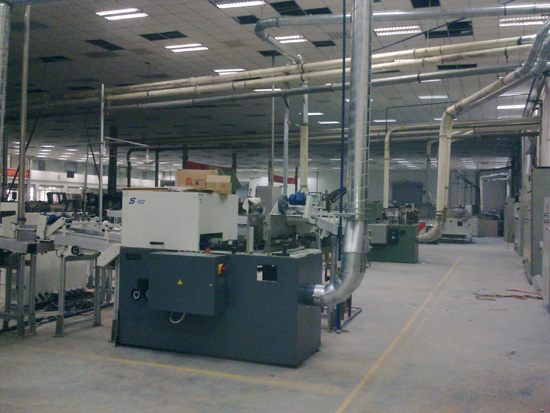

胶装联动线纸边纸粉处理安装图

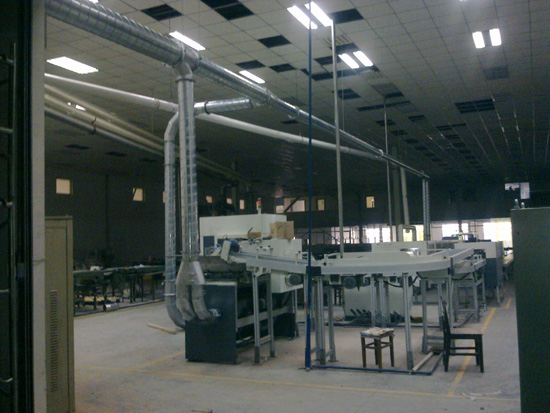

胶装联动线纸边纸粉处理安装图

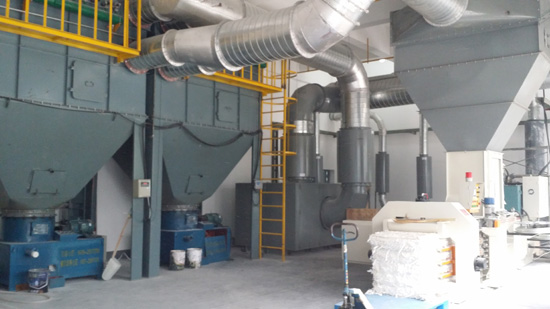

  板式分离器打包机布袋除尘器纸边纸粉处理安装图
