信息展示 - 专业纸边清废处理系统设备制造

造纸行业整厂纸边清废处理系统

    我公司专业为造纸行业,现场测量和规划设计整厂废纸处理系统方案,及设备制造与安装。复卷机、切纸机、分切机等设备的纸边、通过吸风口软管吸进碎纸风机后切断,经过管道输送到板式纸气分离器,纸、气分离后碎纸向下落入全自动打包机,含尘气流进入布袋除尘器,粉尘经过脉冲振动后落入集尘箱或纸粉压块机,净气排入室内或室外,废纸收集处理系统可以采用打包机与布袋除尘器组合形式,也可以采用多条纸边风管同时转换至打包机或水力碎浆机,含尘气流进入水除尘器的组合型式,整套系统均为自动化操作系统,是造纸行业高质高效的理想废纸收集处理系统设备

YXFC.Z型造纸用排废风机  A式(电机传动)

型号规格
进风口(mm)
出风口(mm)
功率(kw)
风压(Pa)
风量(m³/h)
转速(r/min)
YXFC.Z-11A
Ø220
Ø220
11
3606-4808
2092-4186
2900
YXFC.Z-15A
Ø250
Ø250
15
3850-5134
2380-4765
2900
YXFC.Z-18.5A
Ø250
Ø250
18.5
4105-5470
2540-5080
2900
YXFC.Z-22A
Ø300
Ø300
22
4228-5634
3048-6096
2900
YXFC.Z-30A
Ø300
Ø300
30
4355-5798
4012-8015
2900
YXFC.Z-37A
Ø350
Ø350
37
4485-5970
5702-11405
2900
YXFC.Z-45A
Ø350
Ø350
45
4732-6305
6968-11870
2900











选型主要依据:复卷机、切纸机、分切机的车速、纸张定量、修边宽度、输送距离、等技术参数确定。

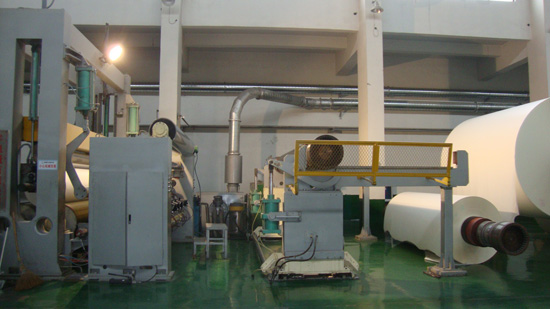

复卷机纸边切断处理安装图

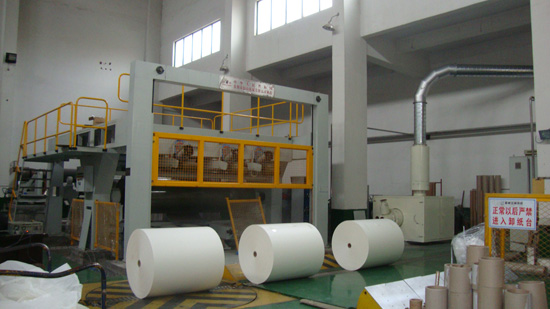

复卷机纸边切断处理安装图

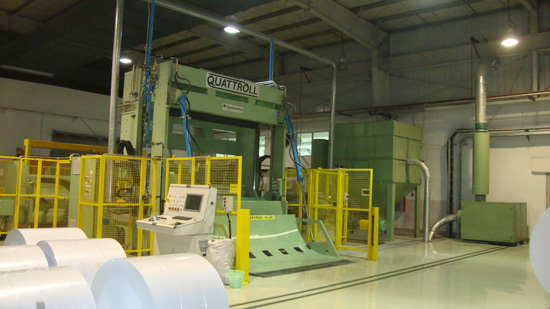

复卷机纸边切断处理安装图

复卷机纸边切断处理安装图

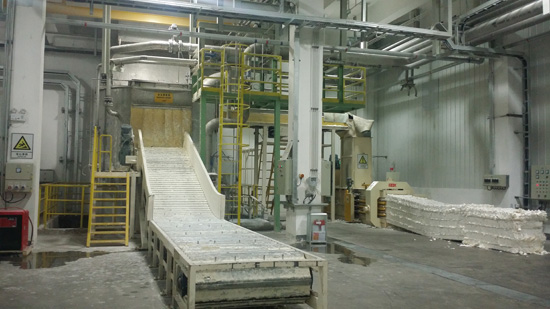

打包机碎浆机纸边转换处理安装图
